Заказчик занимается производством межкомнатных дверей, а также дверей для бань и саун. Для декоративного оформления стеклянных элементов на предприятии ранее применялись пескоструйная обработка, химическое травление и шелкография. После испытания прямой УФ-печати клиент оценил результат и решил внедрить эту технологию в собственное производство.
Планшетный УФ-принтер Fortuna 2513 YF-X2513A заказчик приобрёл в Китае самостоятельно. Изначально оборудование планировали запустить своими силами: поставщик передал видеоролик и рекомендации в электронных документах. Однако универсальных инструкций оказалось недостаточно для полноценной сборки, проверки узлов, настройки печатной системы и безопасного ввода станка в эксплуатацию.
Чтобы не рисковать оборудованием и печатающими головками, заказчик обратился к инженерам CMYK Engineering.
Задача проекта
Требовалось выполнить полную инсталляцию УФ-принтера на территории заказчика и подготовить оборудование к реальной производственной работе:
- удостовериться, что питание подведено, стабилизатор установлен, компрессор подключен (выведена точка из общей сети), заземление сделано;
- собрать принтер и проверить основные узлы;
- провести регулировку зоны печати микрометром ;
- подключить оборудование;
- установить и настроить программное обеспечение;
- подготовить печатные узлы и чернильную систему;
- выполнить сведение печатающих голов;
- построить несколько цветовых профилей;
- провести тестовую и производственную печать;
- обучить операторов.
С этим производителем ранее инженеры CMYK Engineering не работали. Дополнительная сложность состояла в том, что оборудование приобреталось без нашего участия.

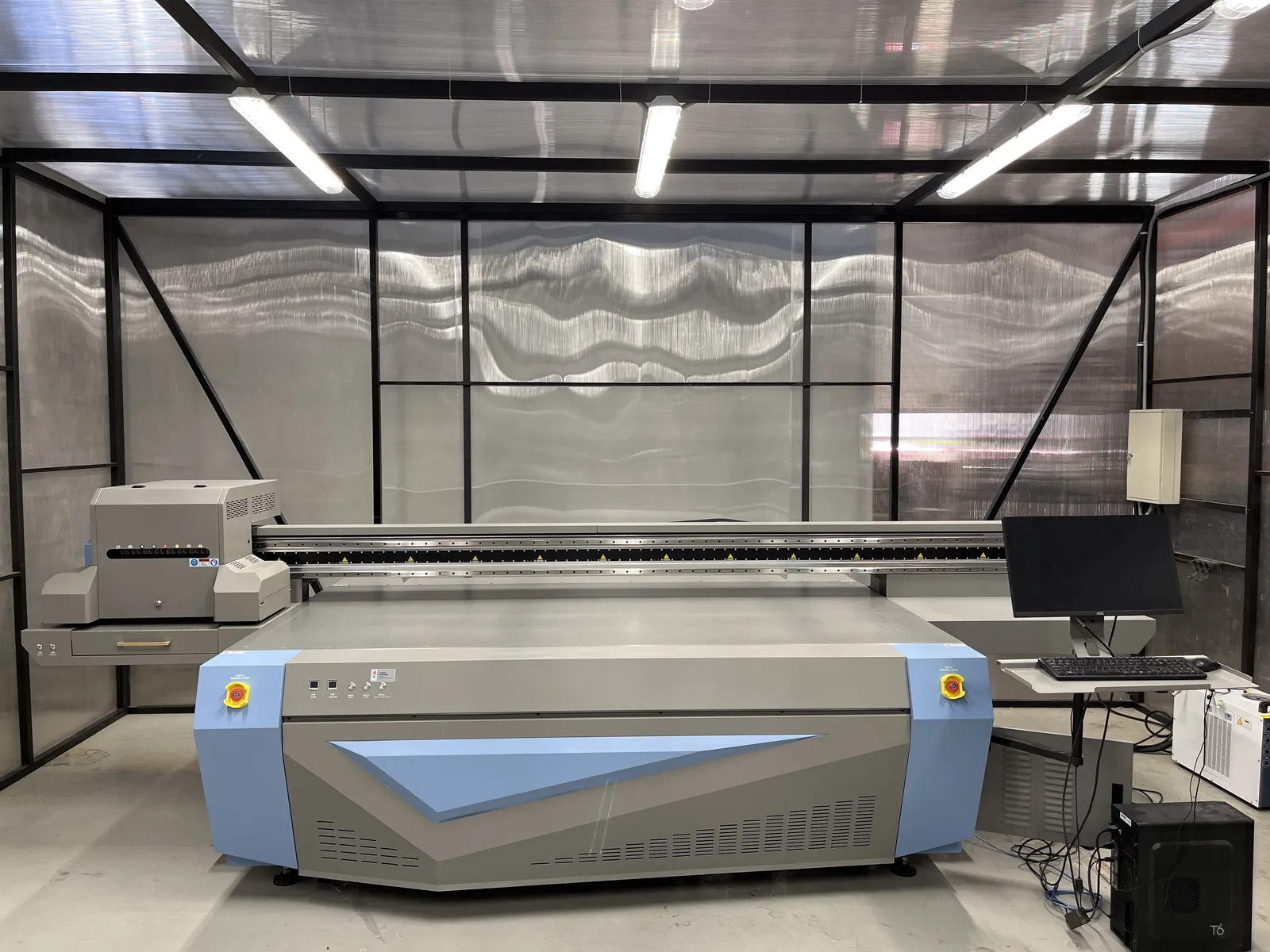

Подготовка оборудования и рабочей площадки
До выезда инженеров заказчик получил рекомендации по подготовке помещения, электроснабжения, заземления и подачи сжатого воздуха. Это позволило приступить к пусконаладочным работам без дополнительных задержек.

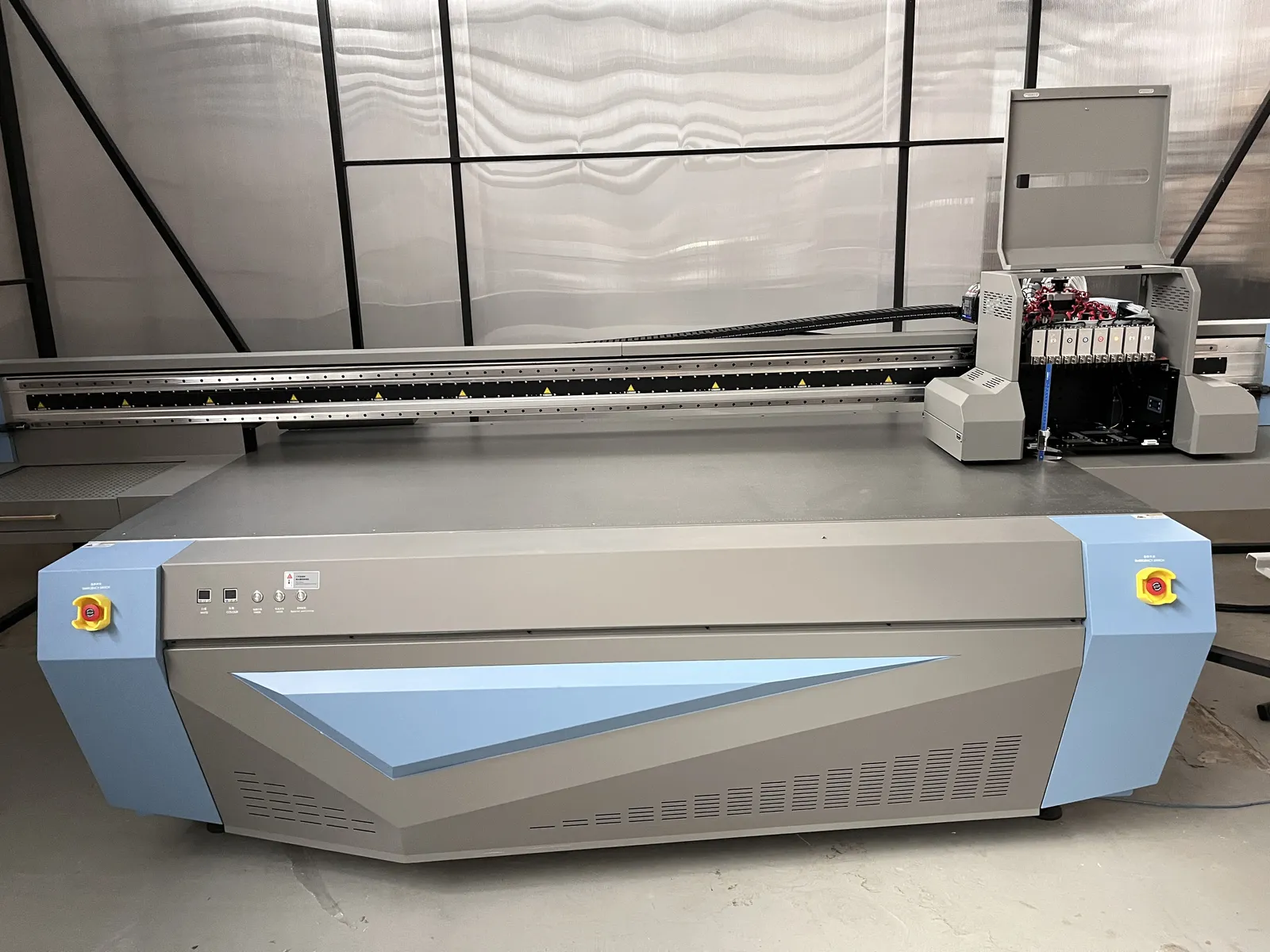

На площадке специалисты проверили размещение станка, выполнили сборку и осмотр механики, соединений, кабельных трасс, элементов перемещения каретки и доступных узлов чернильной системы.

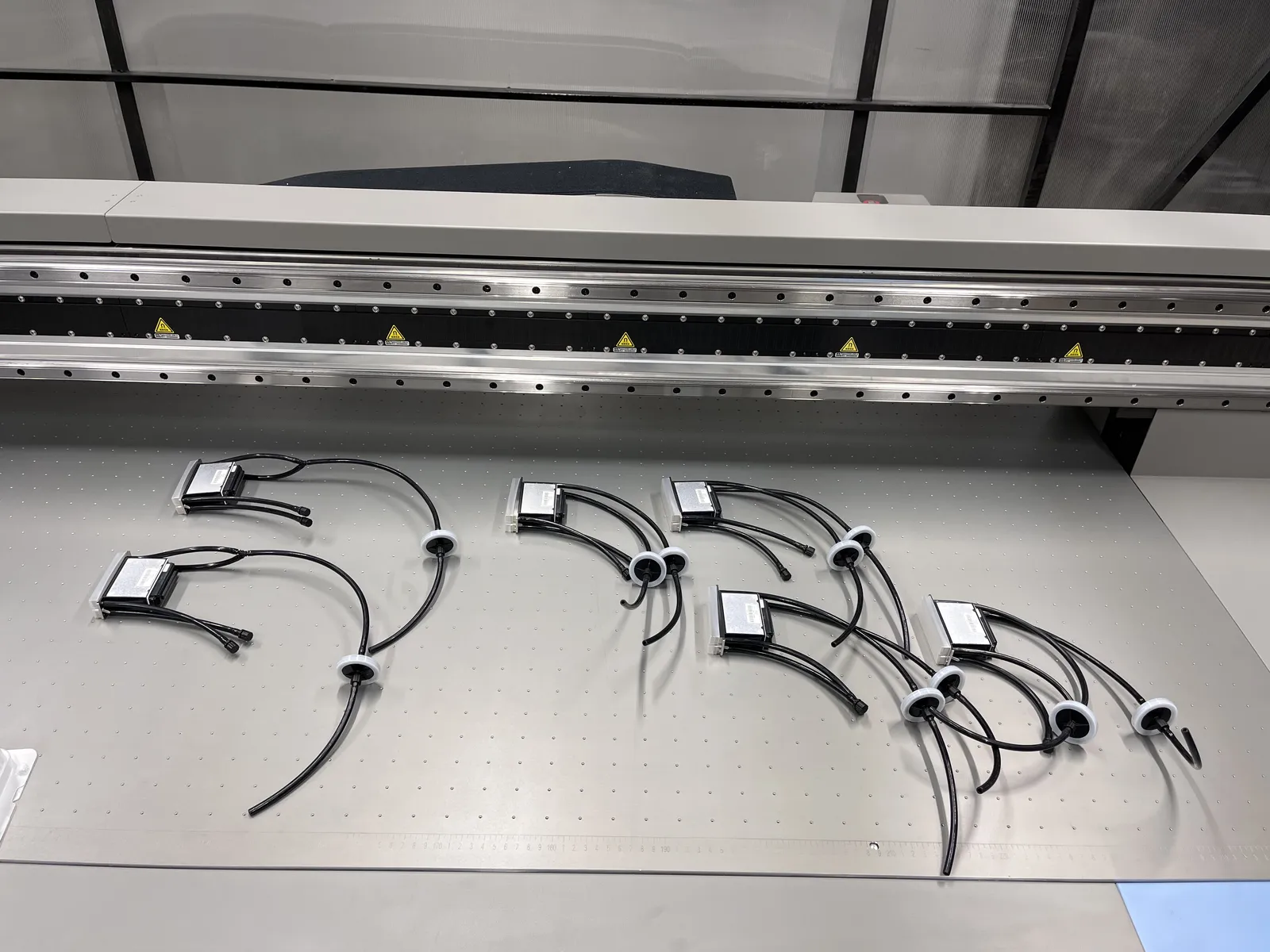

Проверка и установка чернильно-головочного тракта

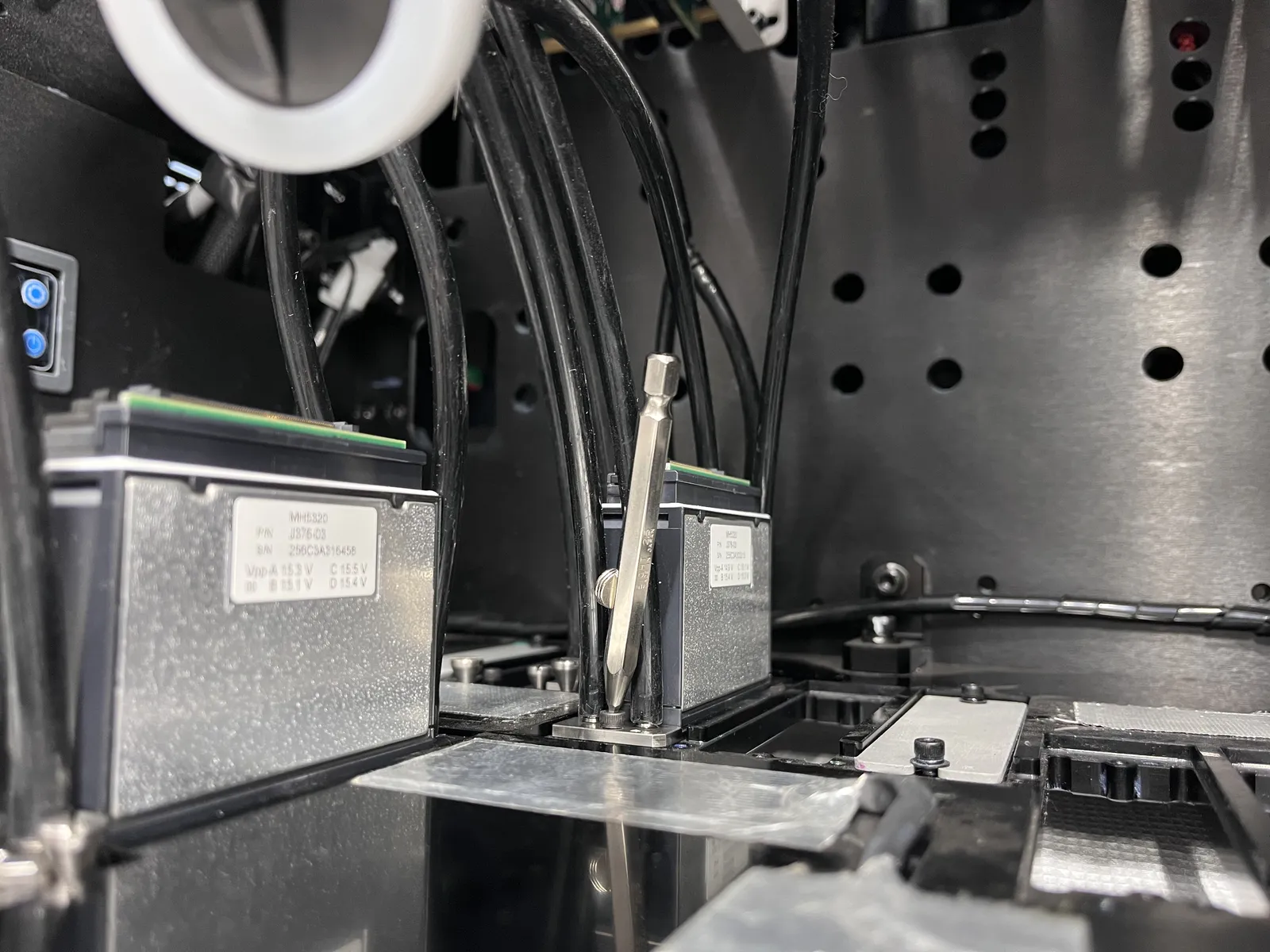

Отдельный этап работ был связан с печатными головами и подводом чернил. Перед установкой специалисты проверили чернильный тракт, после чего установили печатные головы в каретке.
На этом этапе особенно важно исключить неправильное подключение каналов, перегибы магистралей и другие ошибки, которые могут привести к нестабильной подаче чернил или повреждению дорогостоящих компонентов.

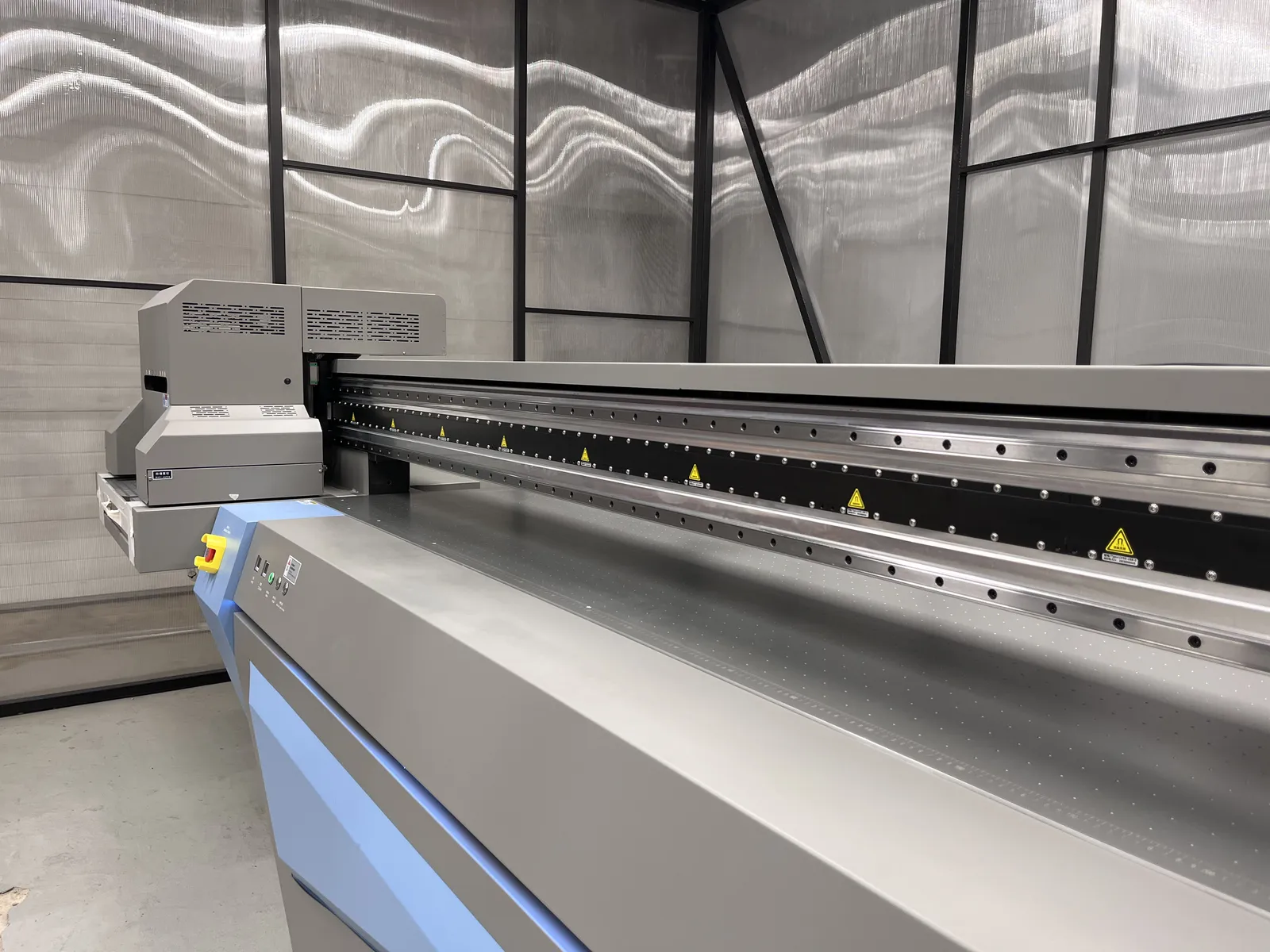

Юстировка вакуумного стола и настройка механики
Для планшетной УФ-печати необходимо надёжно фиксировать материал и сохранять одинаковое расстояние между его поверхностью и печатающим узлом по всей рабочей зоне. Инженеры выполнили юстировку вакуумного стола, проверили его работу и проконтролировали перемещение каретки.

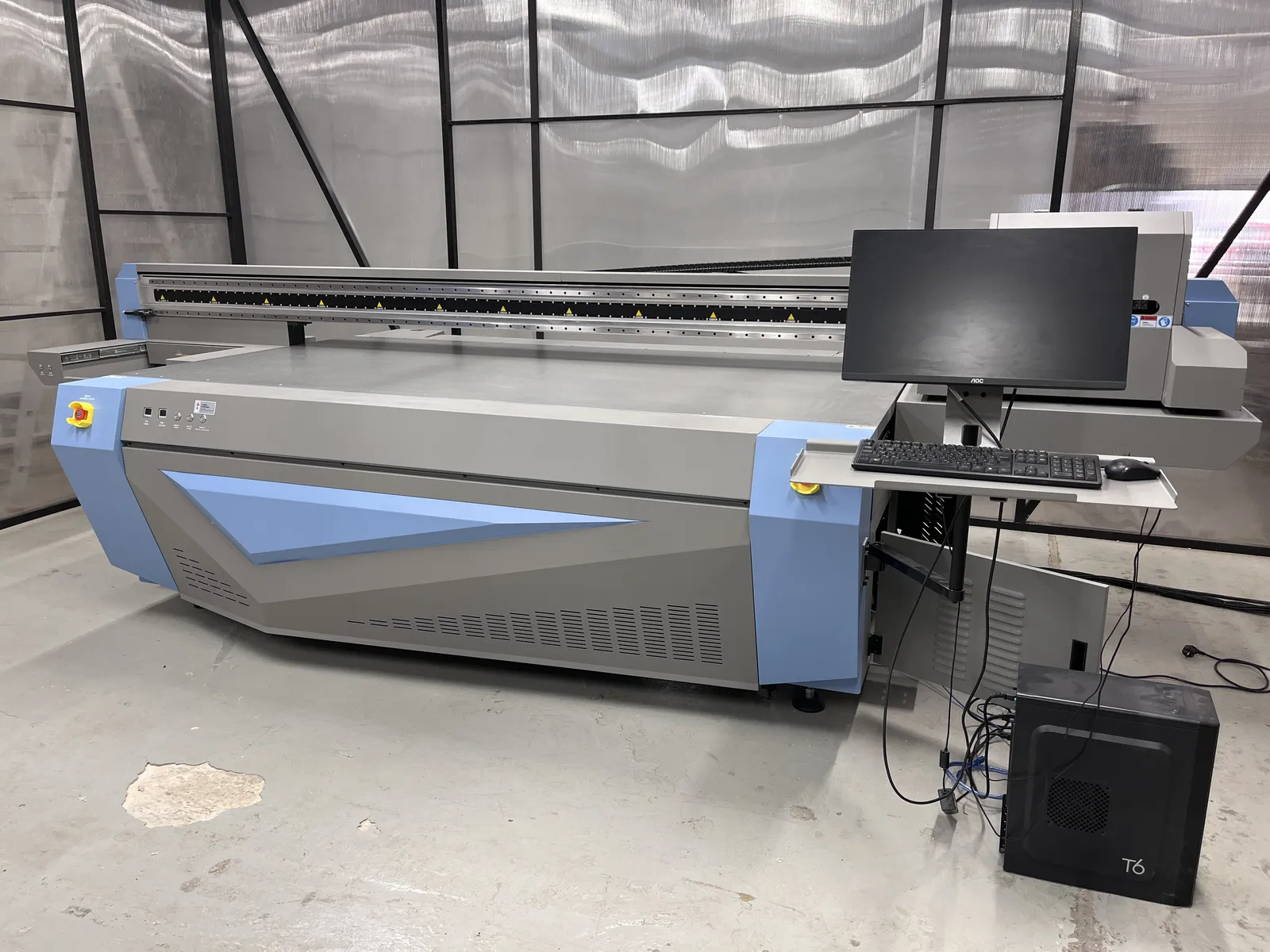

После механической части принтер подключили оборудование к подготовленной электрической сети, провели юстировку, настроили управляющее программное обеспечение и проверили взаимодействие оборудования с рабочей станцией.

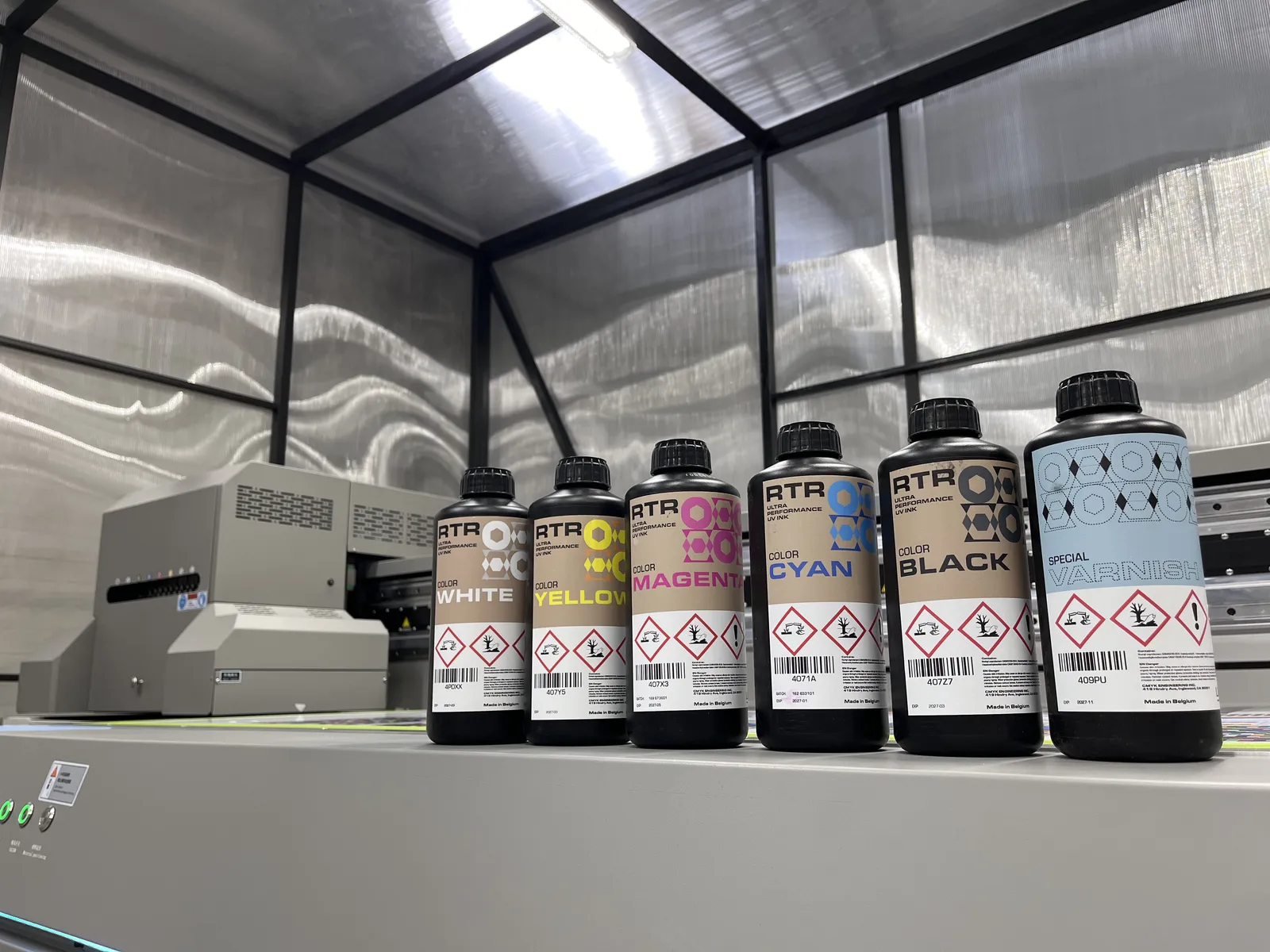

Подготовка чернильной системы на Lipla RTR
Для запуска использовали комплект УФ-чернил Lipla RTR: базовые цвета CMYK, белый цвет и лак. Работы выполнялись как единый технологический процесс, поскольку оборудование, чернила, материал, режим печати и цветовой профиль должны быть согласованы между собой.
Настройки нельзя просто перенести с другого станка. Фактический результат печати зависит от рабочего состояния печатных узлов, схемы каналов, выбранных режимов, особенностей материала и, в частности, индивидуального напряжения на печатных головах. Из-за этого даже два абсолютно новых одинаковых принтера в идентичной конфигурации и в одном помещении будут работать и выдавать цвет по-разному.
Сведение печатающих голов и цветопрофилирование
После подготовки чернильной системы инженеры выполнили сведение печатающих голов и необходимые калибровки. От точности этих настроек зависят совпадение проходов, чёткость линий, равномерность заливок и отсутствие заметных смещений изображения.
Для принтера построили несколько цветовых профилей. Цветопрофилирование позволило согласовать работу оборудования, чернил Lipla RTR, материала и выбранных режимов печати. Цель этого этапа — получить не просто яркое изображение, а воспроизводимый результат, который можно использовать в производстве.

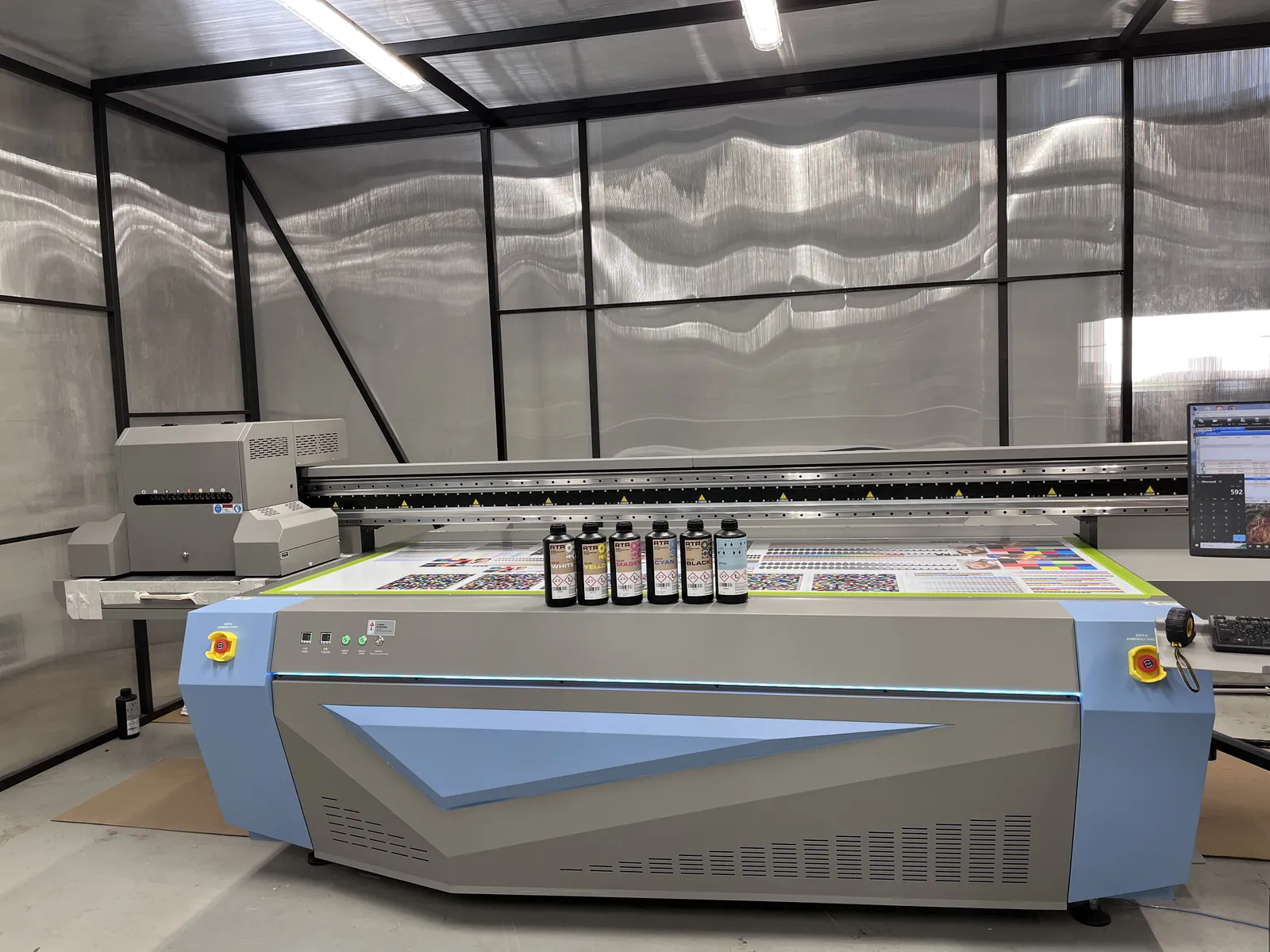

Тестовая печать
После механической и программной настройки выполнили печать тест-шаблона. По контрольным полям инженеры проверили работу каналов, цветовые переходы, нейтральные градации и общее качество изображения.
Контрольная печать после сведения печатающих голов и построения цветовых профилей.

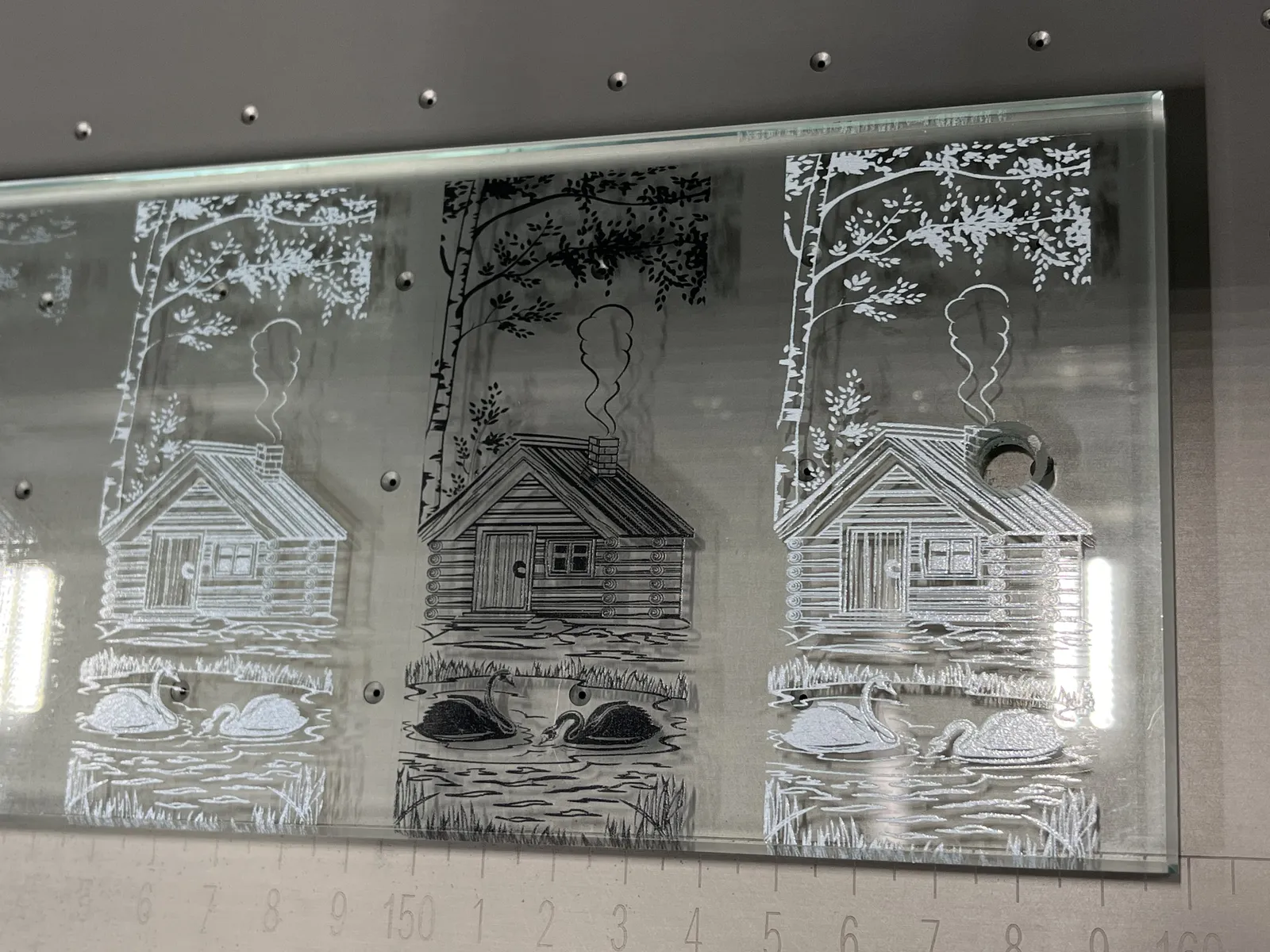

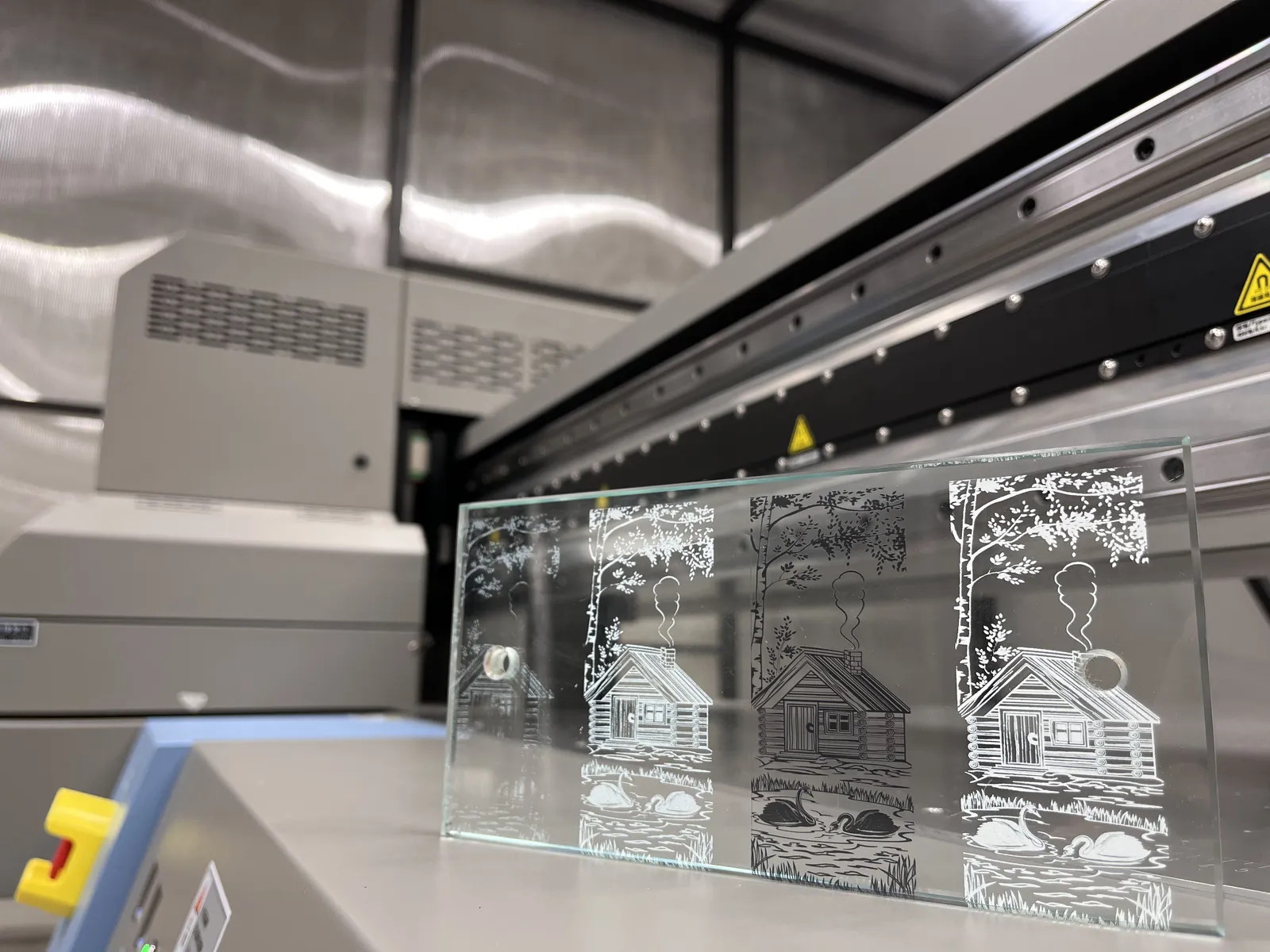

Проверка печати на стекле
После тестовой печати оборудование проверили на материале, соответствующем реальной задаче заказчика. На стеклянной заготовке напечатали декоративное изображение в нескольких вариантах. Такая проверка позволила оценить чёткость тонких линий, укрывистость белого цвета, визуальный результат на прозрачном материале и готовность принтера к дальнейшему использованию в производстве дверей.
Печать производственного образца и обзор основных элементов планшетного УФ-принтера.
Обучение операторов
Завершающим этапом стало обучение сотрудников заказчика. Операторам показали порядок запуска заданий, выбор подготовленных режимов, контроль печати и основные действия при ежедневной работе с оборудованием.
Инсталляция ранее незнакомой для нашей команды модели заняла 12 рабочих дней. На сроки повлияло и то, что со стороны заказчика не все подготовительные работы были выполнены вовремя, из-за чего процесс затянулся. Тем не менее этот период охватил весь необходимый комплекс задач: от сборки и глубокого изучения конструкции до проверки узлов, настройки ПО, калибровки, цветопрофилирования, тестовой печати и полноценного обучения персонала.
Результат инсталляции
По итогам проекта заказчик получил:
- собранный и проверенный планшетный УФ-принтер;
- отрегулированный вакуумный стол;
- установленную и проверенную печатную систему;
- настроенную работу на УФ-чернилах Lipla RTR;
- сведённые печатающие головы;
- несколько цветовых профилей;
- подтверждённый результат тестовой печати;
- готовые образцы печати на стекле;
- обученных операторов.
Главный результат — оборудование было введено в эксплуатацию и подготовлено к выполнению реальных производственных задач.
Почему инструкция поставщика не заменяет пусконаладку
Самостоятельная покупка УФ-принтера в Китае может снизить первоначальную стоимость оборудования, но вопросы сборки, проверки, настройки, цветопрофилирования и обучения персонала покупателю приходится решать отдельно.
Видеоролик и универсальное руководство не учитывают состояние конкретного принтера после перевозки, его фактическую комплектацию, условия помещения и выбранные расходные материалы. Ошибки на этапе запуска могут привести к нестабильной печати, простою или повреждению дорогостоящих узлов.
Профессиональная инсталляция УФ-принтера позволяет последовательно проверить оборудование и подготовить к работе всю технологическую связку: станок, чернила, материал, программное обеспечение и цветовые настройки.
О работе с оборудованием сторонних поставщиков
Fortuna 2513 был приобретён заказчиком самостоятельно, а CMYK Engineering не является поставщиком этой модели. Поэтому мы не можем отвечать за конструктивные особенности станка, качество его изготовления и долгосрочную надёжность отдельных компонентов.
В подобных проектах наша задача — оценить фактическое состояние оборудования, выполнить доступные настройки, устранить выявленные проблемы в пределах технических возможностей и помочь получить максимально качественную и стабильную печать.
Если оборудование поставляет CMYK Engineering, заказчик получает комплексное решение: подбор конфигурации, проверенную поставку, инсталляцию, расходные материалы, обучение и дальнейшее техническое сопровождение.
Нужна инсталляция или настройка УФ-принтера?
Инженеры CMYK Engineering выполняют диагностику, инсталляцию, пусконаладку и цветопрофилирование широкоформатных УФ-принтеров, в том числе оборудования, приобретённого у сторонних поставщиков.
Возможность запуска и точный состав работ определяются после изучения модели, комплектации, технической документации и фактического состояния станка.
Часто задаваемые вопросы
Можно ли заказать запуск УФ-принтера, купленного самостоятельно?
Да. Перед началом работ необходимо сообщить модель, комплектацию, состояние оборудования и предоставить имеющуюся техническую документацию. Возможность запуска оценивается индивидуально.
Что входит в инсталляцию планшетного УФ-принтера?
Состав работ зависит от модели. Обычно он включает сборку и проверку оборудования, настройку механики, подключение, подготовку чернильной системы, установку программного обеспечения, калибровку, тестовую печать, цветопрофилирование и обучение операторов.
Зачем строить цветовые профили после запуска?
Цветовой профиль согласует работу принтера, чернил, материала и режима печати. Без этого исправное оборудование может выдавать яркое, но непредсказуемое и плохо воспроизводимое изображение.
Сколько времени занимает пусконаладка УФ-принтера?
Срок зависит от модели, состояния оборудования, комплектности и готовности площадки. Инсталляция Fortuna 2513 в этом проекте заняла 12 рабочих дней, поскольку специалисты впервые работали с данной моделью и выполняли полный цикл проверки и настройки.
Какие чернила рекомендуете для печатных головок Ricoh Gen6?
Для обеспечения стабильной работы печатных голов Ricoh Gen6 мы предлагаем две серии чернил. Выбор конкретного состава определяется типом привода каретки и рабочей скоростью вашего УФ принтера:
Чернила серии RTR — предназначены для оборудования с традиционным ременным приводом каретки.
Чернила серии KYO — предназначены для высокопроизводительных принтеров на базе магнитного линейного привода.
Если у вас возникли сомнения, наши сервисные инженеры всегда помогут определиться с выбором подходящей серии под задачи вашего производства.
